华为USG6306多线负载均衡、ISP选路配置记录。

UP:

假如多链路(电信和移动)设置了过载保护,并且全局模式下为根据负载分担流量的话,可能导致企业微信发送接收消息乃至图片转圈,并且发送失败,可取消链路过载保护,改成主备模式分担,策略路由规则也是如此。


UP:

如开启了DNS透明代理功能,静态域名列表则不生效!


付USG6000&USG9000系列使用手册,必须先做好基本的配置再看本教程!

前排警告,使用手册有些错误,不一定准,楼主看了走了一些弯路。

[info]1、设置多线接入参数[/info]

网口一览

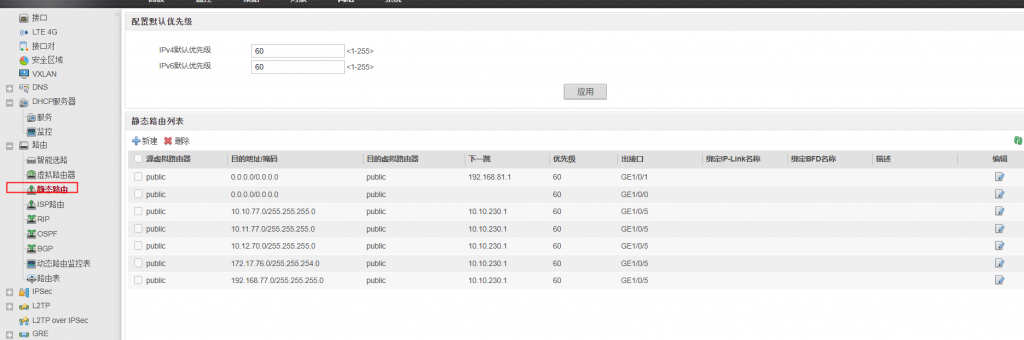

配置外网口静态路由表

链路健康检查策略

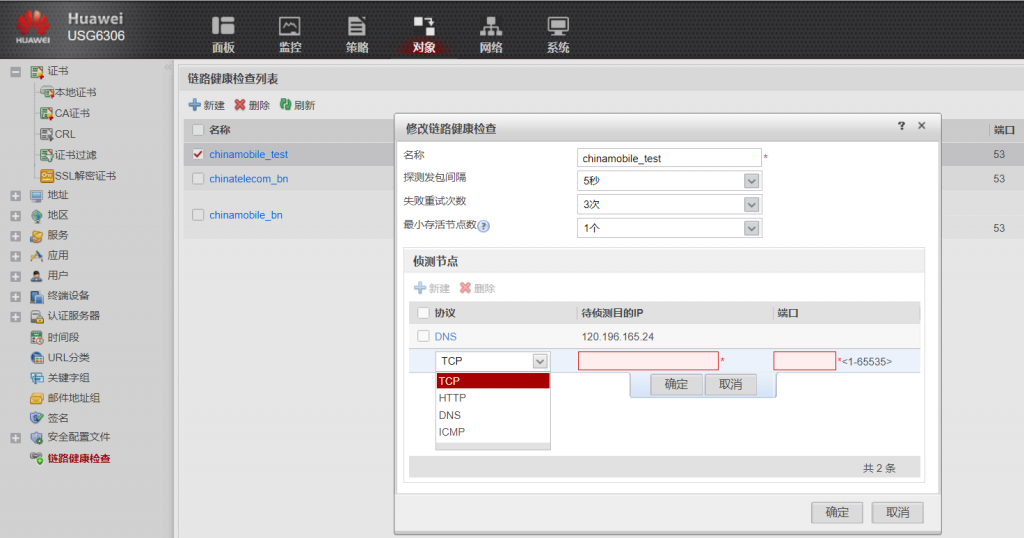

可以先添加各运营商链路健康检测策略,以便在其中一条链路出现故障时  请求  不会命中此故障链路;链路健康检查支持http、icmp、dns等多种检查方式(图2),但不支持域名;

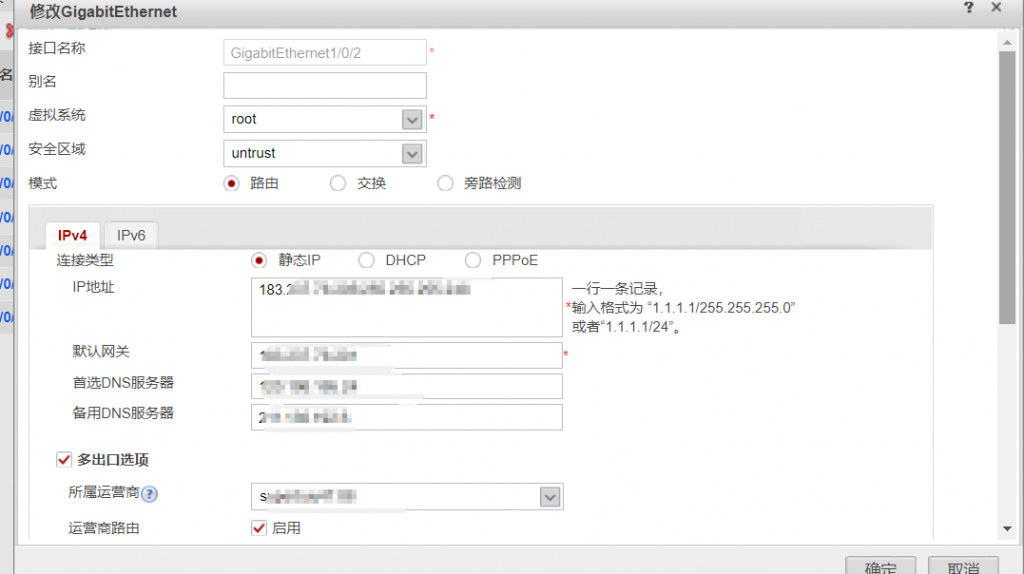

图3-5以GE1/0/2链路参数为例:



虚拟系统:root,安全区域:untrust(外网) 模式:路由

网络连接方式根据需求设置勾选多运营商出口,运营商路由可选可不选,反正后面能做转发策略,

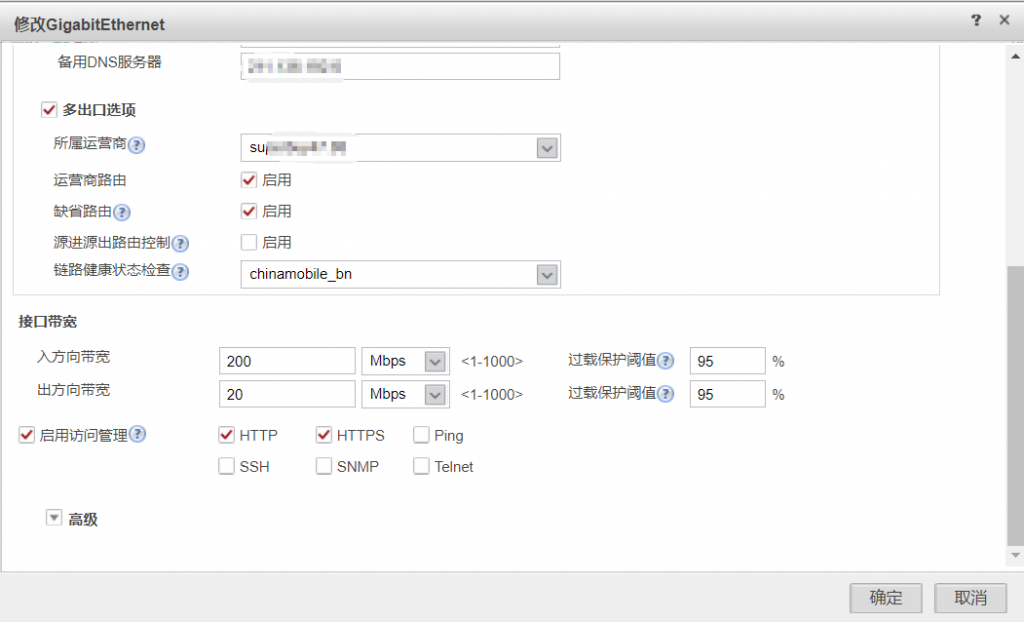

链路健康必选,上图以移动为例,静态ip请勾选缺省路由,关于源进源出如果有用到nat server多出口就勾选

接口带宽根据链路带宽大小填写 注意后面Mbps单位选择,过载保护看自身想法

关于访问控制,如果只想允许这条链路的外来请求访问http、https就勾选相应的选项,不勾选即不允许。

[info]2、配置安全策略[/info]

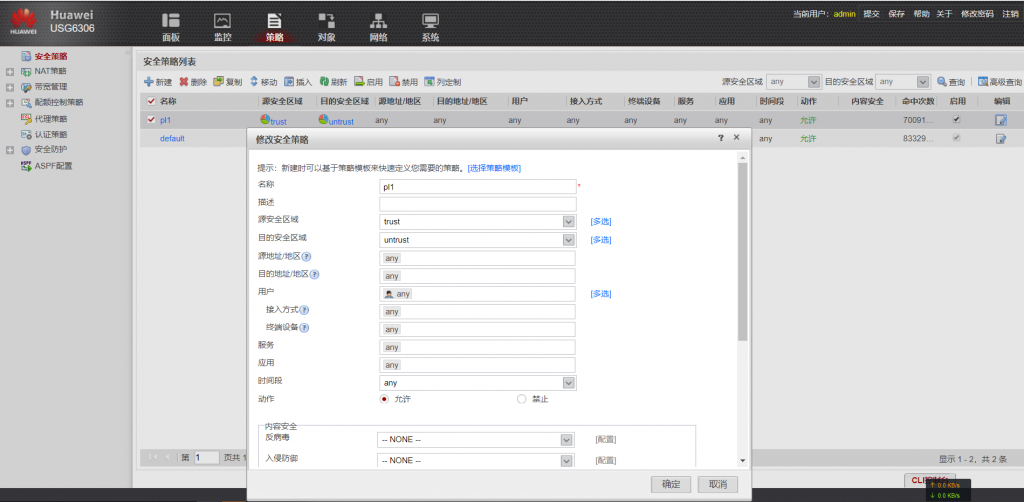

配置trust (内网)untrust(外网)转发规则,如图,博主不做任何限制允许全部 客户端转发,当然你也可以根据自身要求配置;

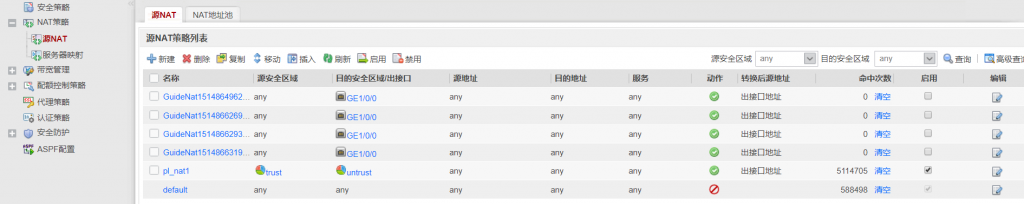

[info]3、配置NAT转发[/info]

不做其他限制,配置trust(内网)untrust(外网)的数据转发请求

[info]4、配置智能选路[/info]

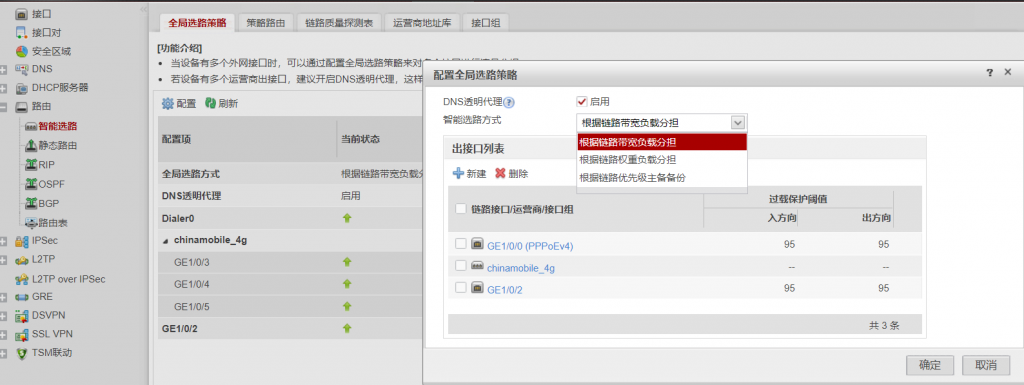

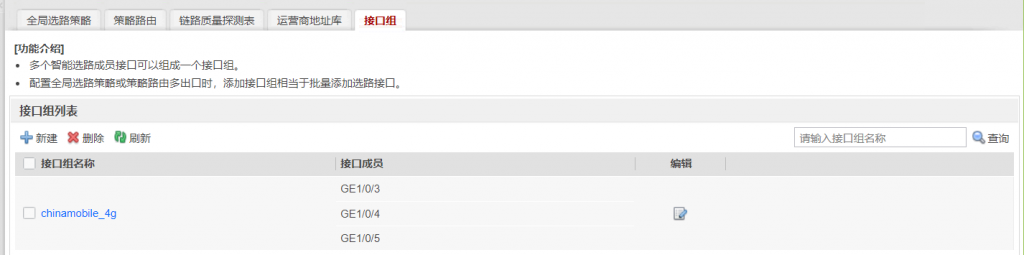

负载均衡有几种方式,可根据具体需求配置,这里博主选择 根据链路带宽负载分担  出接口列表选择你的外网出口,关于chinamobile_4g这个接口组,可以在上个选项卡的接口组进行自定义

[info]5、配置策略路由[/info]

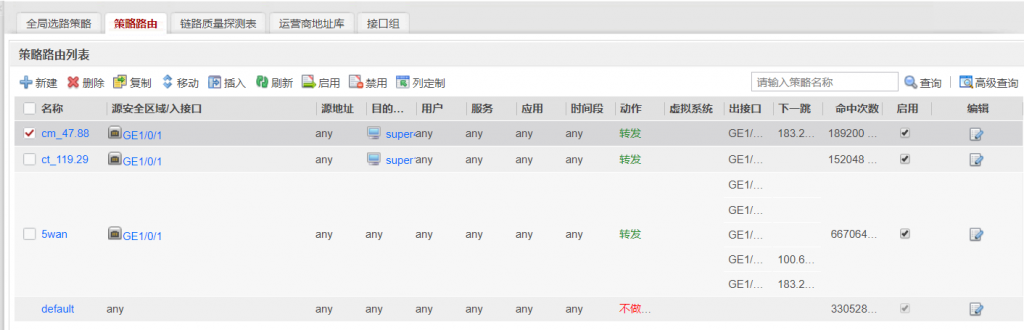

策略路由一览

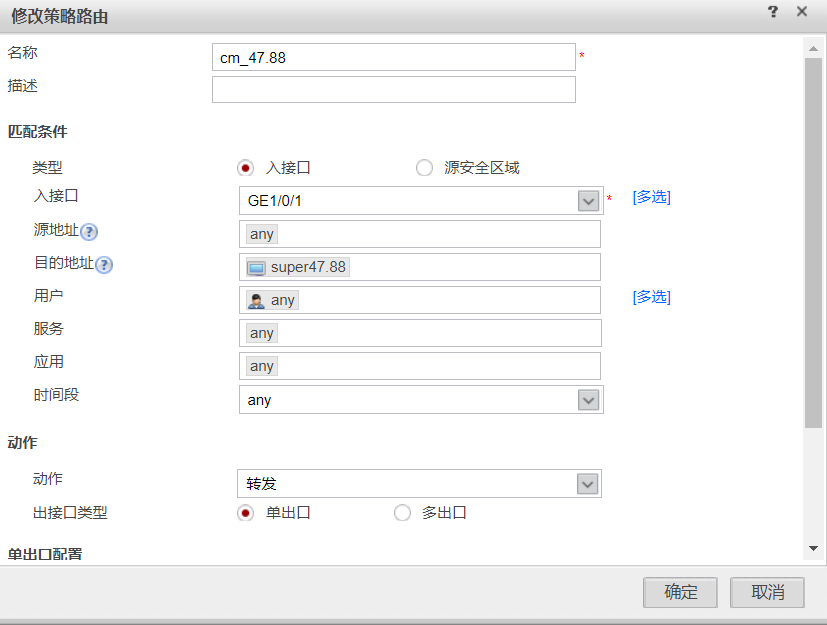

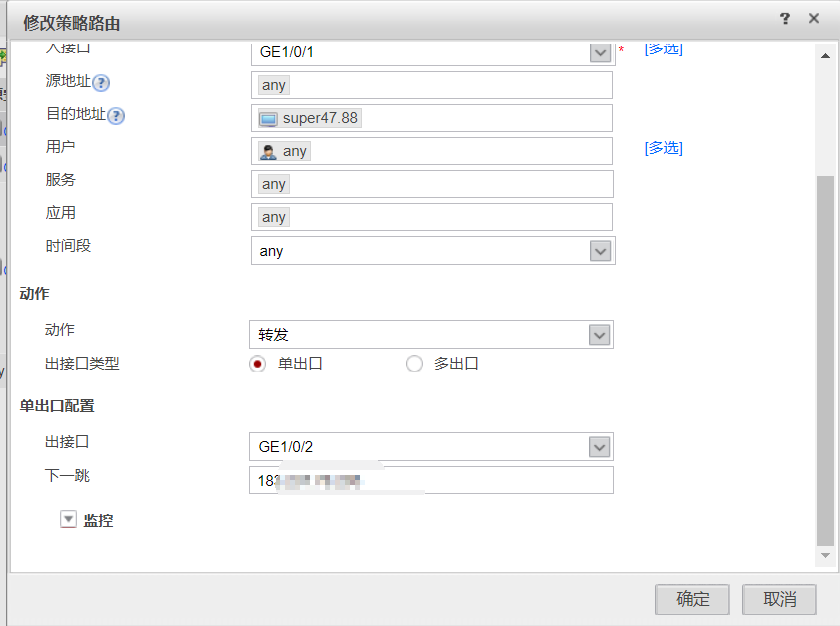

其实默认的那条策略可以编辑掉,但由于博主太懒,以上的策略越靠近顶部优先级越高;以上策略的大意如果访问47.88这个ip,则从移动链路出去,如果访问119.92这个ip,则从电信链路出去,配置参数如最后两个图,您也可以根据自身需求变更为多出口,设置好出口优先级即可,最后记得保存

[danger]以上![/danger]
